Máquina mecánica de placas simétricas de 3 rodillos W11-12X2000

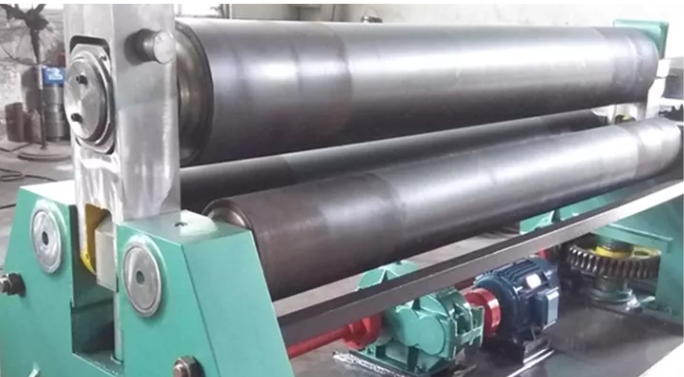

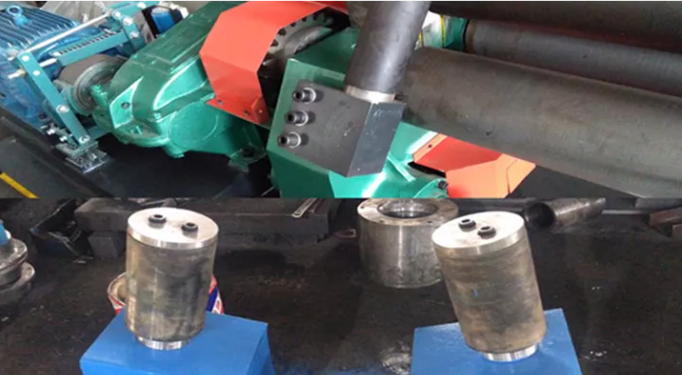

Esta es una dobladora simétrica. El rodillo superior presiona el inferior y realiza el laminado mutuo. La máquina consta de dos partes: la parte de operación y la parte de transmisión, soldadas a la plataforma inferior. La parte de operación consta de una carcasa de rodamientos izquierda y derecha, un rodillo superior, dos rodillos inferiores, mecanismos de elevación y algunos accesorios. El rodillo inferior es el principal, mientras que el rodillo superior se puede ajustar en altura. La parte de transmisión consta del motor principal, un motor reductor de velocidad y otros accesorios. El rodillo inferior es accionado por el motor principal a través del reductor principal. El eje de salida del reductor principal transmite la información a los dos rodillos inferiores mediante un grupo de engranajes. El motor principal conmuta la dirección de accionamiento del rodillo. El movimiento de elevación del rodillo superior lo realiza el motor auxiliar a través del reductor auxiliar, que acciona automáticamente el sinfín y la rueda helicoidal bajo los rodamientos de rodillos izquierdo y derecho, haciendo girar la tuerca de acero fijada en la rueda helicoidal, y se completa con el movimiento ascendente y descendente de los tornillos con rodamientos de bolas. El dispositivo de descarga se utiliza una vez finalizado el cilindro redondo. Antes de abandonar el asiento del rodamiento izquierdo, eleve el rodillo superior a la altura estándar y deténgalo con la varilla de tiro de equilibrio en su parte inferior. A continuación, extraiga el eje del pasador del asiento del rodamiento basculante y gírelo para que el producto enrollado salga por un extremo del rodillo superior. Los componentes principales son: tres rodillos forjados de acero 45, HRC3545, un bastidor de soporte soldado (proceso posterior a la soldadura) y la paleta inferior también soldada. El tornillo sin fin y el engranaje helicoidal son piezas forjadas de acero 45. Los componentes eléctricos son de un aparato de renombre, con un rendimiento estable, durabilidad, seguridad y fiabilidad, y un funcionamiento cómodo.
