Centro de usinagem CNC de alta rigidez VMC855L com guia linear de Taiwan para fabricação de precisão

Especificação	VMC855L
Mesa de trabalho
Tamanho da mesa de trabalho (C×L)	1000×550 mm
Ranhura em T (N×L×P)	5-18×90 mm
Viagem
Viagem no eixo X	800 mm
Viagem no eixo Y	550 mm
Curso do eixo Z	550 mm
Faixa de usinagem
Distância do centro do fuso à coluna	595 mm
Distância da ponta do fuso à superfície da mesa de trabalho	120-670 mm

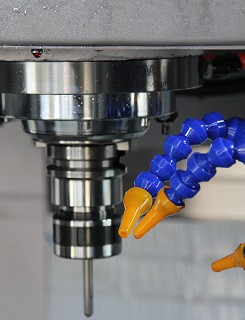

Fuso
Cone do fuso	BT40
Potência do fuso	7,5/11 kW
Velocidade máxima do fuso	8000 rpm
Alimentar
Velocidade máxima de avanço de corte	10 m/minuto
Velocidade de avanço rápido (X/Y/Z)	24/24/20 m/minuto
Fuso de esferas (diâmetro + avanço)
Fuso de esferas do eixo X/Y/Z	4016

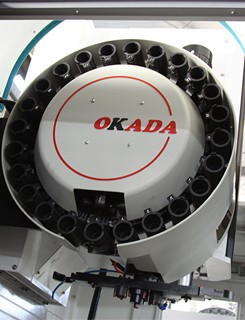

Revista Tool
Capacidade do carregador de ferramentas	24T
Comprimento máximo da ferramenta	300 mm
Tempo de troca de ferramentas	1,5s
Precisão de posicionamento (padrão nacional)
Precisão de posicionamento (X/Y/Z)	±0,005 mm
Precisão de reposicionamento (X/Y/Z)	±0,003 mm
Dimensão da máquina
C×L×A	2800×2300×2700 mm
Peso da máquina
Carga máxima da mesa de trabalho	600 kg
Peso da máquina	5500 kg

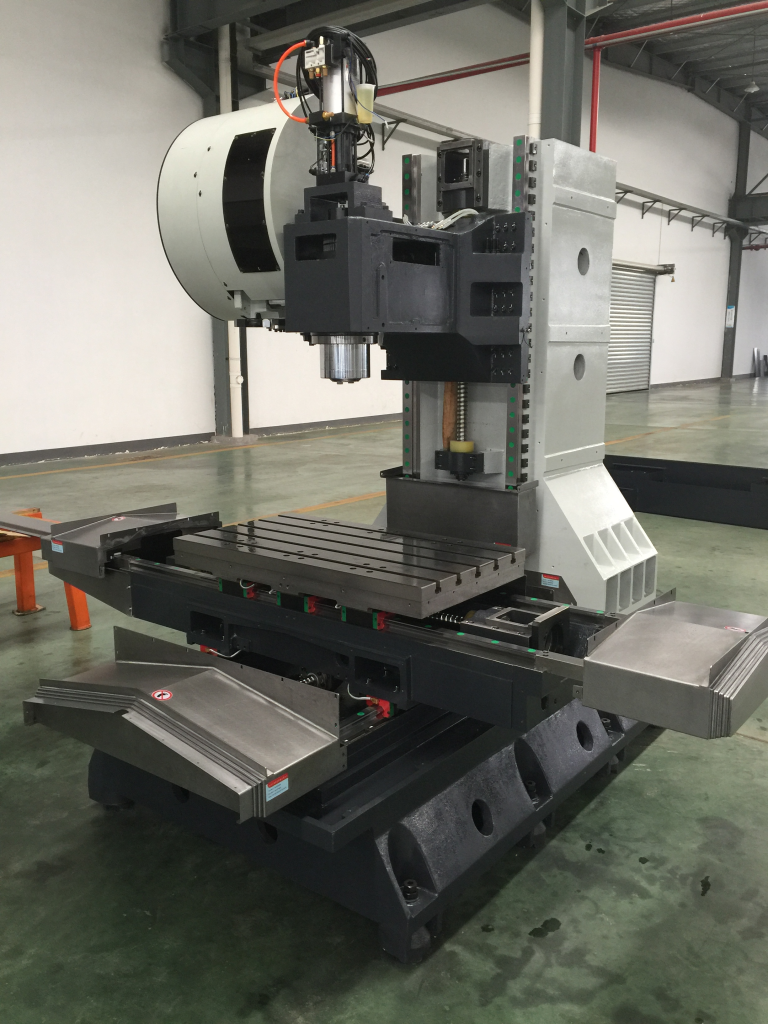

Todos os eixos são equipados com parafusos de alta precisão, com pré-carga da porca e pré-tensão do parafuso para eliminar a folga e mitigar o aumento de temperatura. Isso permite que a máquina alcance um posicionamento estável e precisão repetível. Além disso, guias lineares de precisão nos eixos X/Y/Z garantem posicionamento preciso e controle de erros de usinagem, resultando em alta pré-carga geral. Todos os três eixos utilizam parafusos de precisão de grau C3, combinados com pré-carga da porca e do parafuso para eliminar a folga e o aumento de temperatura, garantindo que a máquina alcance um posicionamento estável e precisão repetível.
Além disso, os eixos X/Y/Z utilizam guias lineares de precisão para garantir posicionamento preciso e minimizar erros de usinagem, resultando em alta precisão e longa vida útil para a máquina.

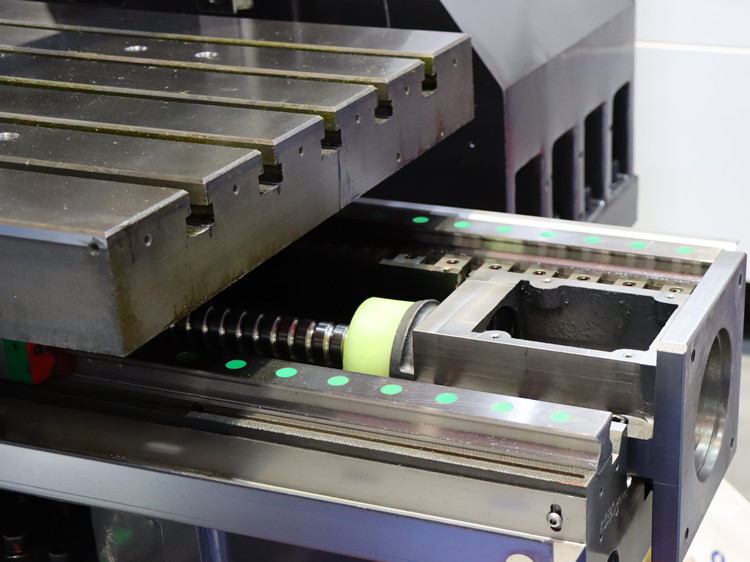

Guias lineares: Todas as guias lineares dos eixos X/Y/Z utilizam guias lineares de rolos resistentes originais de Taiwan HIWIN, atendendo às altas demandas dos clientes por velocidade e precisão.
