    • 4-осевой обрабатывающий центр с ЧПУ VMC1580L

    Вертикальный обрабатывающий центр

    4-осевой вертикальный обрабатывающий центр с ЧПУ VMC1580L для производства металлических деталей

    4-осевой обрабатывающий центр с ЧПУ VMC1580L разработан в соответствии с передовыми международными критериями проектирования, гарантируя соответствие высоким мировым отраслевым стандартам.
    Кроме того, он имеет современную конструкцию и оснащен компонентами и запасными частями премиум-класса, что создает прочную основу для стабильной работы.
    Благодаря этим преимуществам он обеспечивает превосходную производительность как при обработке прецизионных деталей, так и при обработке пресс-форм, удовлетворяя разнообразные производственные потребности с высокими требованиями.
    Следовательно, VMC1580L не только обеспечивает выдающиеся эксплуатационные характеристики, но и сохраняет надежную долговременную стабильность, снижая частоту технического обслуживания для пользователей.
    Кроме того, станок отличается высокой жесткостью конструкции и повышенной точностью, что делает его полностью пригодным для выполнения сложных и ответственных операций по обработке.


    • Введение в продукт
    • Дополнительная информация
    СпецификацияVMC1580L
    Рабочий стол
    Размеры рабочего стола (Д×Ш)1600×800 мм
    Т-образный паз (Ш×Ш×Г)7-22×110 мм
    Путешествовать
    Перемещение по оси X1500 мм
    Перемещение по оси Y800 мм
    Перемещение по оси Z700 мм
    Диапазон обработки
    Расстояние от центра шпинделя до колонны855 мм
    Расстояние от торца шпинделя до поверхности рабочего стола 190-890 мм
    Шпиндель
    Конус шпинделяБТ40/БТ50
    Мощность шпинделя11/15 кВт
    Макс. скорость шпинделя8000 об/мин/6000 об/мин
    Кормить
    Макс. скорость подачи резания10 м/мин
    Быстрая скорость подачи (X/Y/Z)24/24/20м/мин
    Шариковый винт (диаметр+шаг)
    Шариковый винт осей X/Y/Z5010
    Журнал инструментов
    Емкость инструментального магазина24Т
    Макс. длина инструмента300 мм
    Время смены инструмента1,5 с
    Точность позиционирования (Национальный стандарт)
    Точность позиционирования (X/Y/Z)±0,006 мм
    Точность повторного позиционирования (X/Y/Z)±0,004 мм
    Габариты машины
    Д×Ш×В4100×3000×3900 мм
    Вес машины
    Макс. загрузка рабочего стола1500 кг
    Вес машины13000 кг

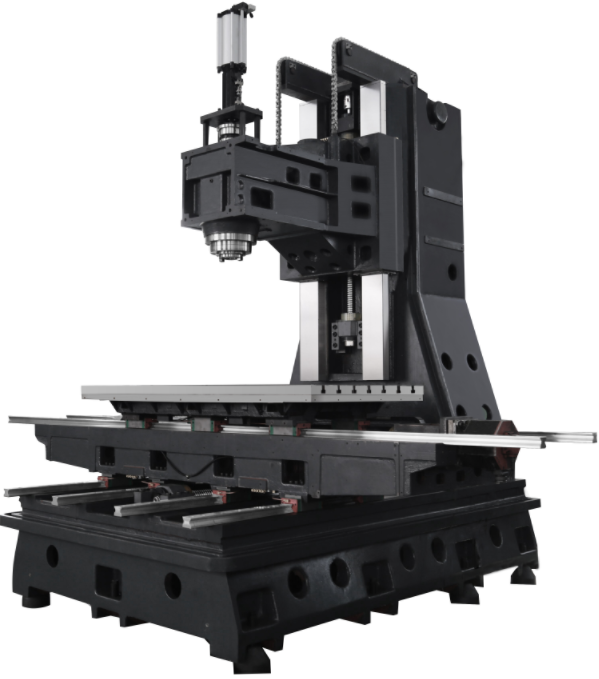

    Структура машины:
    Трехосевой механизм X, Y, Z оснащен сверхширокими направляющими, которые обладают превосходной жесткостью, вибропоглощением (подавлением вибрации, возникающей при резке инструментов) и демпфированием (предотвращением вибрации при запуске или остановке направляющей системы).
    Подходит для станков с большими нагрузками при резании
    Оси Y поддерживаются четырьмя направляющими, что обеспечивает большую грузоподъемность. Оси X и Y — линейные направляющие. Ось Z — линейная направляющая.

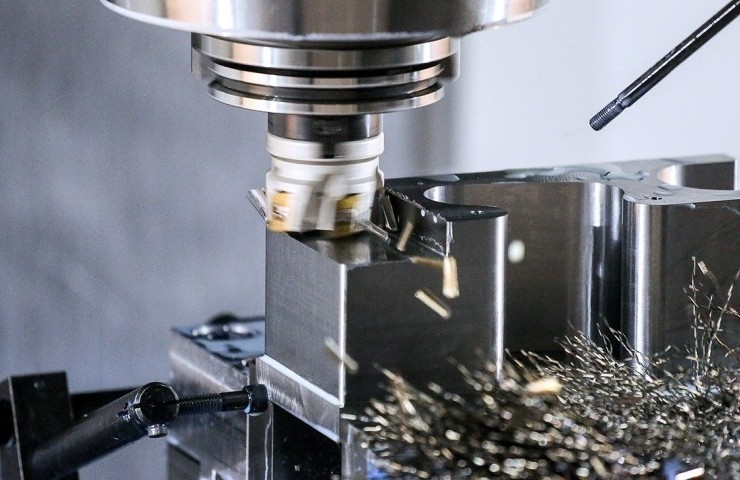

    Шпиндель:
    Шпиндель BT40/BT50 с коротким концом, производства Тайвань, стандартный — ременной привод 6000/8000 об/мин.
    Двигатель большой мощности 15/18,5 кВт с высоким крутящим моментом 143 Нм
    Сверхлегкая шпиндельная бабка и ось Z с блоком противовеса

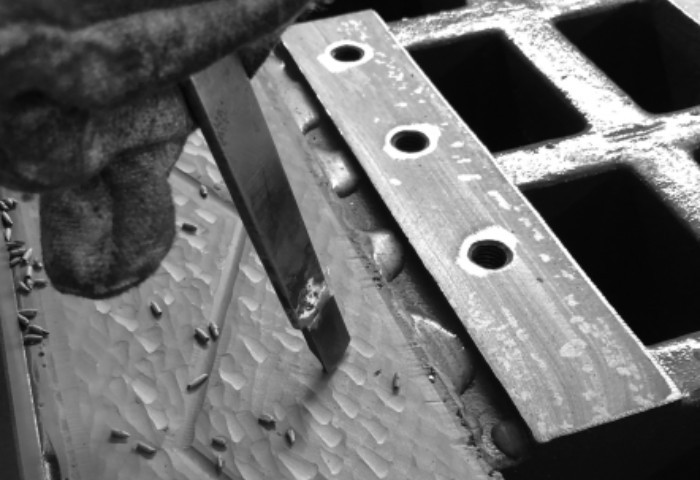

    Ручная очистка:
    Для обеспечения эффективной площади контакта на основной поверхности стыка применяется ручное зачистка.

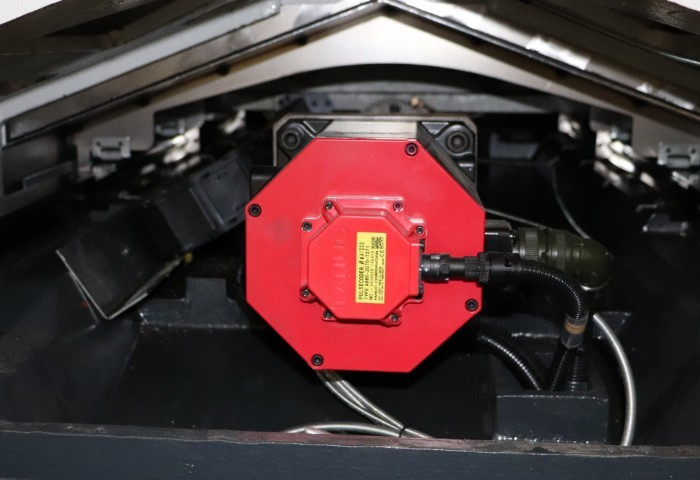

    Оси приводные:
    Трехосные серводвигатели напрямую соединены с высокоточным шариковым винтом через беззазорную эластичную муфту, что обеспечивает точность передачи.
    Все серводвигатели оснащены абсолютными энкодерами для повышения эффективности и надежности.
    Трехкоординатный винт предварительно растянут, чтобы исключить влияние повышения температуры винта на точность обработки.
